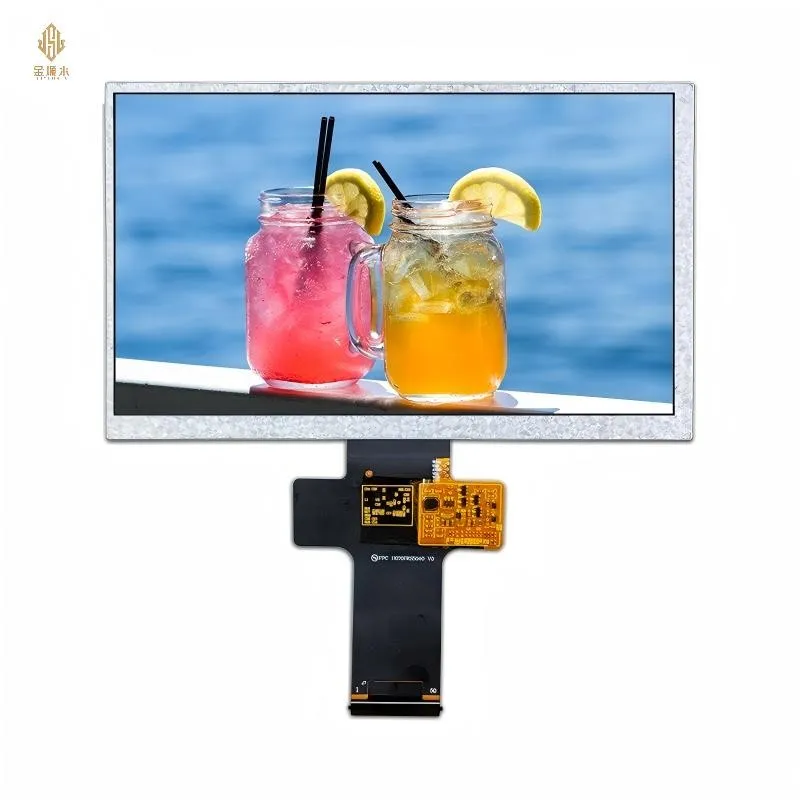

Parametrii ecranului LCD color de 7 inchi și specificațiile tehnice

Dimensiune: 7 inci

Rezoluție: 1024 × 600, oferind imagini delicate și afișare cu text clar

Tip display: TFT LCD; capacitate excelentă de reproducere a culorilor.

Unghi de vizualizare: vedere lată de 178 de grade, poate afișa aceeași culoare și luminozitate pentru fiecare direcție în care îl priviți.

luminozitate: 400 cd/m², ecranul cu luminozitate ridicată poate fi citit chiar și în condiții de lumină puternică.

Raport de contrast: 800:1, făcând afișarea imaginii clară în ierarhie.

Atingere: acceptă atingere capacitivă sau rezistivă (opțional)

Tipuri de interfață: RGB, LVDS, SPI, pot fi personalizate în funcție de cerințele clienților.

durata de viață: este mai mare de 50000 h și poate continua să funcționeze stabil.

Temperatura de lucru: -20 grade până la 70 grade, potrivită pentru diverse medii industriale și exterioare

Acești indicatori tehnici asigură o performanță excelentă a ecranului în ceea ce privește culoarea, luminozitatea și vizibilitatea și sunt potriviți pentru diferite panouri de control, dispozitive portabile, afișaje auto și alte produse electronice.

Definiția interfeței

NU	Simbol	Nivel	Descriere
1	NC		Nu conectați
2	LEDK	P	Pământ cu lumină neagră
3	LEDK	P	Pământ cu lumină neagră
4	LEDK	P	Pământ cu lumină neagră
5	NC		Nu conectați
6	LEDA	P	Anod de lumină neagră
7	LEDA	P	Anod de lumină neagră
8	NC		Nu conectați
9	DVDD	P	Alimentare electrică
10	UD	I	Control de scanare Gate Up sau Down. În mod normal, trageți jos. UPDN =„L”, impuls de pornire vertical de ieșire STV2 și UD ieșirea pinului „0” logic către driverul Gate. UPDN=„H”, impuls de pornire vertical de ieșire STV1 și UD ieșire pin logic „1” la driverul Gate.
11	LR	I	Controlul secvenței sursă dreapta sau stânga. În mod normal, trageți ridicat. SHLR=„L”, deplasare la stânga: ultimele date S1_S2_S3......_$1536=primele date. SHLR=H ", deplasare la dreapta: primele date= S1_S2_S3......._S1536=ultimele date.
12	RESET	I	Pin de resetare globală.
13	STBYB	I	Controlul modului standby.
14	GND	p	Pământ de alimentare
15	R0	I	Date roșii
16	R1	I	Date roșii
17	R2	I	Date roșii
18	R3	I	Date roșii
19	R4	I	Date roșii
20	R5	I	Date roșii
21	R6	I	Date roșii
22	R7	I	Date roșii
23	GND	P	Pământ de alimentare
24	G0	I	Date verzi
25	G1	I	Date verzi
26	G2	I	Date verzi
27	G3	I	Date verzi
28	G4	I	Date verzi
29	G5	I	Date verzi
30	G6	I	Date verzi
31	G7	I	Date verzi
32	GND	P	Pământ de alimentare
33	DCLK	I	Intrare ceas
34	GND	P	Pământ de alimentare
35	B0	I	Date albastre
36	B1	I	Date albastre
37	B2	I	Date albastre
38	B3	I	Date albastre
39	B4	I	Date albastre
40	B5	I	Date albastre
41	B6	I	Date albastre
42	B7	I	Date albastre
43	GND	P	Pământ de alimentare
44	DE	I	Activare intrare date. Active High pentru a activa datele magistrala de intrare sub „DE Mod". În mod normal, trageți jos.
45	NC		Nu conectați
46	NC(SDA)		Nu conectați
47	NC(SCL)		Nu conectați
48	NC (CSB)		Nu conectați
49	NC		Nu conectați
50	GND	P	Pământ de alimentare

Controlul calității ecranului LCD color HD de 7 inchi

Pentru a asigura fiabilitatea și consistența fiecărui ecran, am stabilit un sistem cuprinzător de control al calității:

Inspectarea materiei prime - fiecare panou, PCB-uri și componentă a luminilor din spate au fost inspectate strict la intrare, eliminați-le pe cele proaste.

Inspecția procesului de producție-Corectarea SMT, asamblarea modulelor și așa mai departe sunt puncte de verificare a calității configurate pentru a garanta precizia de asamblare.

Testare completă a funcției -- testați luminozitatea, culorile, contrastul și funcțiile tactile ale fiecărui ecran pentru a scăpa de petele luminoase, petele întunecate și neregularitățile afișajului.

Test de îmbătrânire - Ecranul este supus-experimentelor de îmbătrânire pe termen lung pentru a asigura stabilitatea și durabilitatea.

Inspecția ambalajului și a expedierii: protecție anti-statică, ambalaj rezistent la praf și ambalaj anti-coliziune pentru a garanta că articolul este în siguranță atunci când este transportat.

Un sistem strict de management al calității asigură consecvența și fiabilitatea livrărilor în vrac, permițând clienților angro să cumpere cu încredere.

Ciclu de livrare a ecranului tactil color TFT de 7 inchi

Pentru acele comenzi mari de acolo, avem o putere de producție fiabilă, pe care se poate conta pentru o producție constantă, plus și o livrare promptă:

Lot standard (pana la 100000 unitati), livrare in 2-4 saptamani

Large-scale orders (>5000) Planurile de producție pot fi modificate în funcție de cerere și comunicați înainte pentru a vă asigura că este livrat.

Eșantion de comandă: se poate expedia în 1-2 săptămâni, astfel încât clientul să aibă șansa de a testa mai întâi performanța.

Producție stabilă, ciclu de livrare definit pentru planul de producție și achiziție al clientului cu ridicata.

FAQ

Î1: Ecranul poate fi personalizat cu interfețe și culori de iluminare de fundal?

R: Sigur, acceptăm personalizarea interfețelor cum ar fi RGB, LVDS, SPI etc. și putem alege culorile de iluminare de fundal în funcție de nevoile clienților.

Î2: Poate fi adăugată funcționalitatea tactilă?

R: Suportă atingere capacitivă sau rezistivă, clienții pot alege în funcție de cerințele proiectului.

Î3: Cum să asigurați o calitate constantă pentru comenzile în vrac?

R: Adoptăm o testare complet funcțională, testare de îmbătrânire și un sistem strict de control al calității pentru a asigura consistența fiecărui ecran.

Î4: Oferiți asistență tehnică post-vânzare?

R: Oferiți asistență tehnică de la distanță și servicii de urmărire a calității pentru comenzile mari, pentru a asigura o utilizare fără probleme a clienților.

Q5: Putem oferi mai întâi mostre?

R: Sigur, acceptăm comenzile de mostre pentru clienți pentru a evalua performanța și compatibilitatea produsului.
